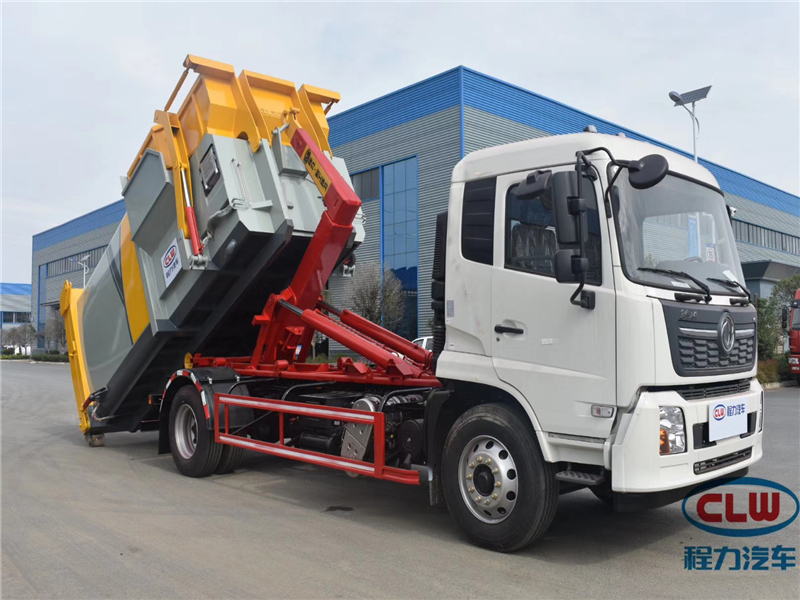

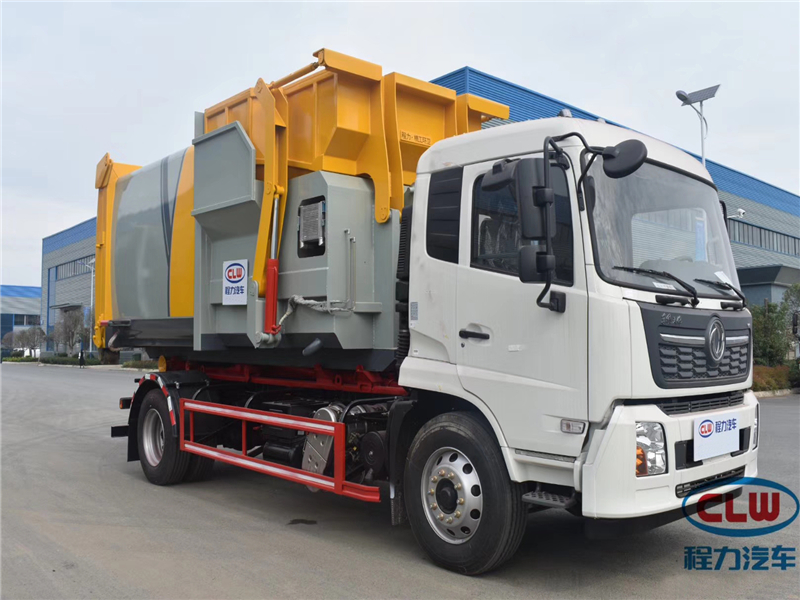

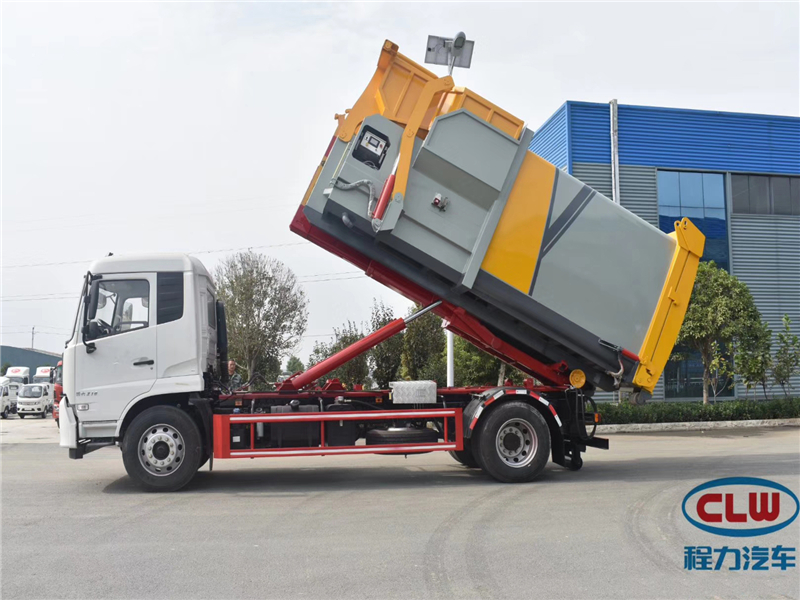

| 整車型號 | CLW5180ZXXD6型車廂可卸式垃圾車 | 底盤型號 | DFH1180EX8 |
| 發動機型號 | 康明斯210馬力 | 容積 | 12方 |
| 外形尺寸 | 7500X2470X3150mm | 排放標準 | 國六 |
| 軸距 | 4700mm | 輪胎規格 | 275/80R22.5真空胎 |

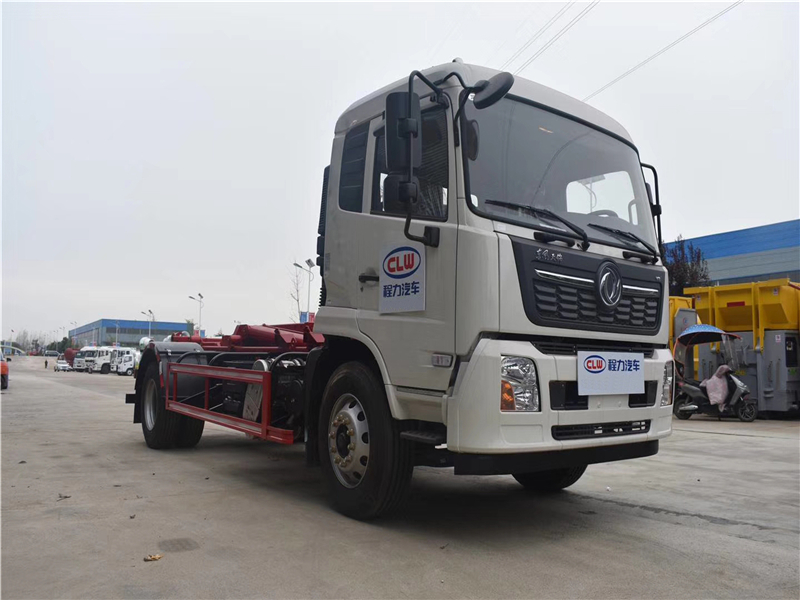

底盤配置：東風原廠國六排放，天錦D530排半標準頂駕駛室，白色，軸距4700mm，B6.2NS6B210發動機，康明斯210馬力，東風6檔變速箱，2315駕駛室,4.5T前橋，9T后橋，275/80R22.5真空胎，250雙層大梁，斷氣剎，空調，電動門窗，中控鎖 。

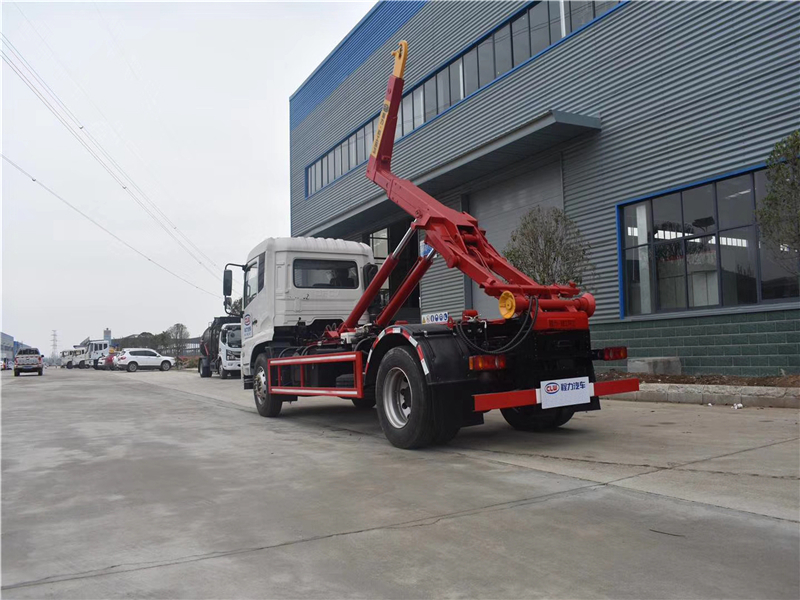

上裝配置:帶遙控操作器，大臂錳鋼型材制作，瀘州眾大或煙臺未來油缸，加強型后支腿，軸套全部調值鍍鋅處理，整體烤漆，質保三年不褪色。
序號 | 名稱 | 單橋參數 | 雙橋參數 |
1 | 鉤起能力 | 20 T | 30 T |
2 | 液壓系統 | 20 MPa | 30 MPa |
3 | 設備自重 | 2000 kg | 2500 kg |
4 | **電壓 | 24 V | 24 V |
5 | 勾臂伸縮量 | 900/1000 mm | 900/1000mm |
6 | 油泵排量 | 80 ml/r | 80 ml/r |
7 | 液壓郵箱容積 | 110 L | 120 L |
8 | 鉤箱時間 | 45 S | 45 S |
9 | 鉤心高度 | 1570 mm | 1570 mm |
10 | 軌道寬度 | 1070 mm | 1070 mm |
用產品說明：

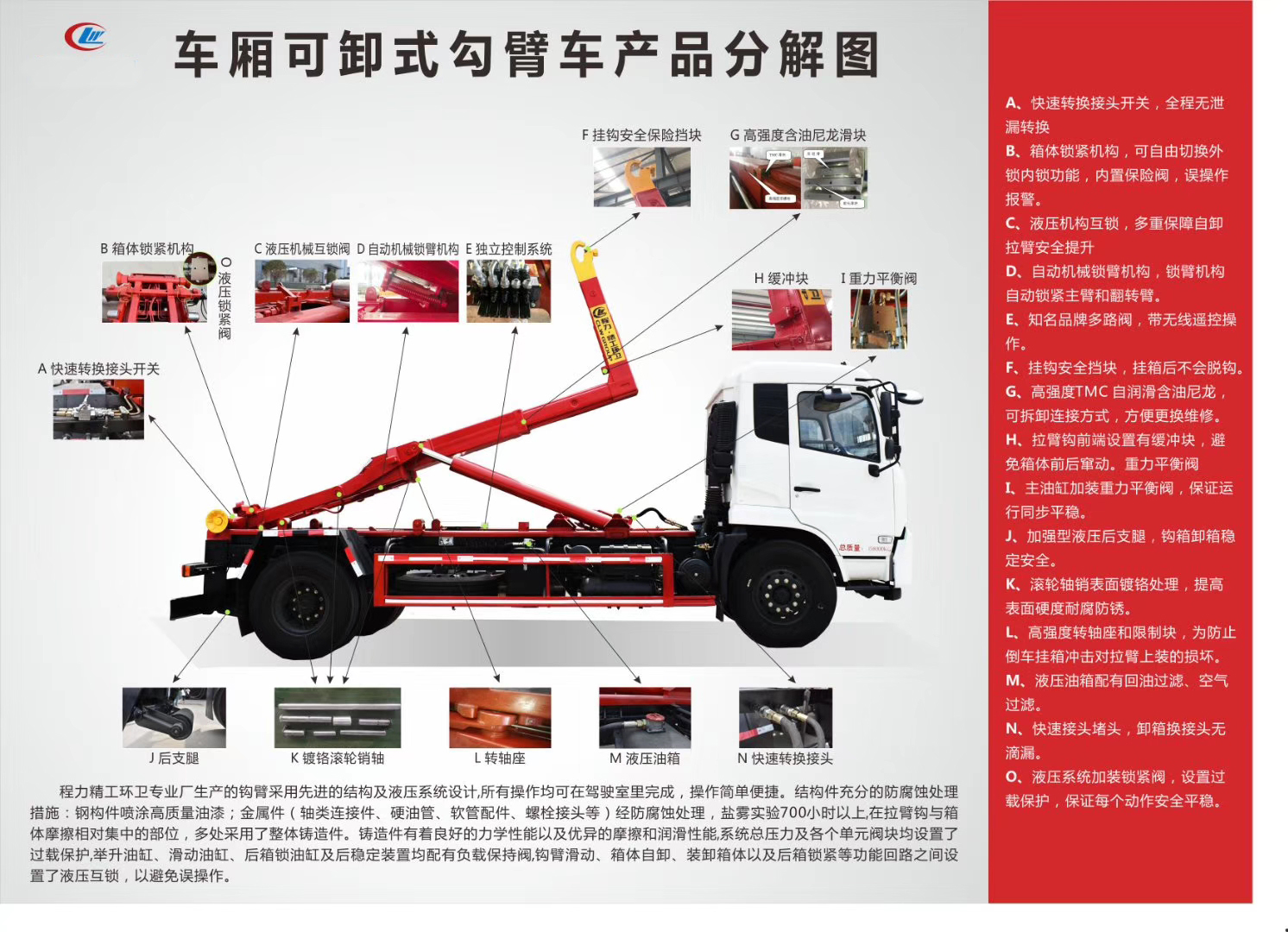

1、拉臂鉤前端設置有緩沖塊，避免箱體前后竄動。
2、為防止誤操作，伸縮臂油缸和箱體鎖緊油缸之間有互鎖功能，即鎖緊油缸打開伸縮臂油缸才能動作 。
3、采用主臂落**下位，箱鎖鎖緊后，后尾輪自動收起功能。
4、鎖臂機構自動鎖緊主臂和翻轉臂。
5、舉升油缸、伸縮油缸、箱體鎖緊油缸及后滾輪穩定裝置油缸均配有負載保持閥。
6、掛鉤安全保險擋塊。
7、箱體抱鎖自由切換外鎖·內鎖功能。

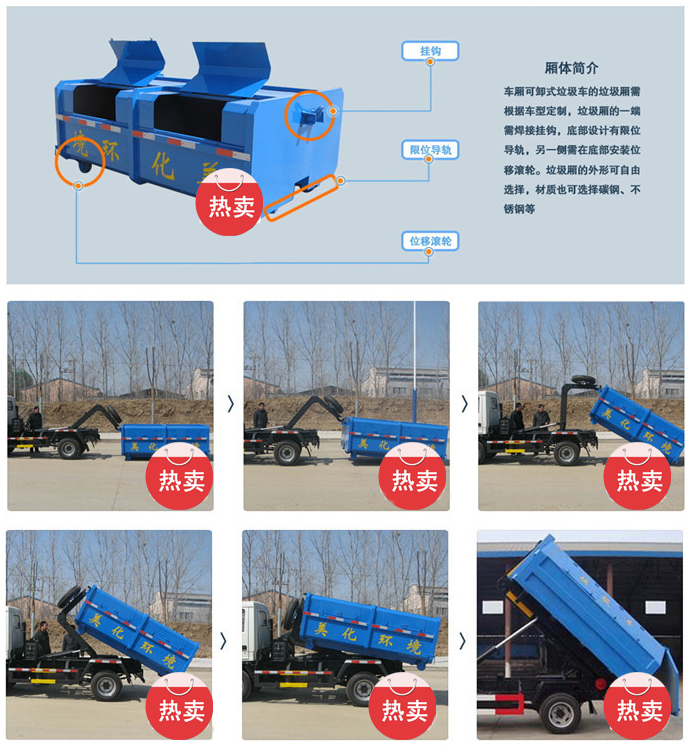

8、箱體平移托輪機構，降低了箱體在平移時摩擦系數，減少對箱體軌道的摩擦損壞。
9、后旋轉軸采用通軸機構，同軸度得到保證，拉臂鉤在工作狀態繞此軸旋轉不會出現歪斜現象。
10、伸縮臂滑塊采用可拆卸連接方式，便于更換維修。滑塊采用進口TMC 自潤滑含油尼龍。
11、高強度轉軸座和限制塊，為防止倒車掛箱沖擊對拉臂上裝的損壞。
12、LED 高亮度狀態指示燈。
13、所用滾輪·銷軸全部進行表面鍍硬鉻處理，提高表面硬度和防腐防銹能量。
14、主要液壓件采用進口和國內知名品牌
15、方便，快捷，可靠，安全，牢固，隨時可升級**系統的航空快插接頭。
16、拉臂鉤可在駕駛室內電氣動**進行拉箱、卸箱等整個操作過程，有提示舉升、箱體鎖和后支撐狀態的指示燈，加后尾輪未收起蜂鳴器報**系統。
程力專業廠生產的鉤臂采用的結構及液壓系統設計,所有操作均可在駕駛室里完成，操作簡單便捷。結構件充分的防腐蝕處理措施：鋼構件噴涂高質量油漆；金屬件（軸類連接件、硬油管、軟管配件、螺栓接頭等）經防腐蝕處理，鹽霧實驗700小時以上,在拉臂鉤與箱體摩擦相對集中的部位，多處采用了整體鑄造件。鑄造件有著良好的力學性能以及優異的摩擦和潤滑性能,系統總壓力及各個單元閥塊均設置了過載保護,舉升油缸、滑動油缸、后箱鎖油缸及后穩定裝置均配有負載保持閥,鉤臂滑動、箱體自卸、裝卸箱體以及后箱鎖緊等功能回路之間設置了液壓互鎖，以避免誤操作。
【整車技術參數】 | |||||
產品** | 程力威牌 | 公告批次 | 323 | ||
產品名稱 | 程力威牌CLW5180ZXXD6型車廂可卸式垃圾車 | ||||
總質量(kg) | 18000 | 罐體容積(m3) |
| ||
額定質量(kg) | 10380,10315,10290,10225 | 外形尺寸(mm) | 7300， 7500X2470X3150 | ||
整備質量(kg) | 7490,7580 | 貨廂尺寸(mm) | XX | ||
額定載客(人) | 準拖掛車總質量(kg) |
| |||
駕駛室準乘人數(人) | 2,3 | 鞍座大載質量(kg) |
| ||
接近角/離去角(°) | 17/18,17/16 | 前懸/后懸(mm) | 1400/1400,1430/1370 | ||
軸荷(kg) | 6500/11500 | 高車速(km/h) | 89 | ||
備注： | 備注：1、該車主要用于垃圾轉運,專用裝置為勾臂;2、隨底盤選裝駕駛室;3、該車選用4500mm, 4700mm軸距底盤改裝,整車外形長/前懸/軸距/后懸對應關系(mm):7300/1400(1 430)/4500/1400(1370),7500/1400(1430)/4700/1400( 1370);整備質量與額定載質量對應關系為:7490kg/10380kg(2人)/10315k g(3人),7580kg/10290kg(2人)/10225kg(3人);4、防護材料:Q23 5B碳鋼,連接方式:左右側面防護與副梁均采用焊接連接,后下部防護與車架采用焊接連接,后部防護斷 面尺寸(mm):120×60,后部防護離地高度(mm):440;5、ABS型號/生產廠家:36 31010-C2000/東科克諾爾商用車制動系統(十堰)有限公司,ABS 8/東科克諾爾商用車 制動系統(十堰)有限公司, 4460046450/威伯科汽車**系統()有限公司;6、安裝 帶衛星定位功能的行駛記錄儀,發動機型號/油耗值對應關系為:D4.5NS6B190/24.4,D 6.7NS6B230/23.7,DDi50E190-60/23.9,B6.2NS6B210/2 3.8,B6.2NS6B230/23.8. | ||||
【底盤技術參數】 | |||||
底盤型號 | DFH1180EX8 | 底盤名稱 | 載貨汽車底盤 | ||
**名稱 | 東風牌 | 生產企業 | 東風商用車有限公司 | ||
軸數 | 2 | 輪胎數 | 6 | ||
軸距(mm) | 3800,3950,4200,4500,4700,5000,5300,5800 | ||||
輪胎規格 | 10.00R20 18PR,275/80R22.5 18PR | ||||
鋼板彈簧片數 | 7/9+6,8/10+8,8/9+6 | 前輪距(mm) | 1876,1896,1920,1950,1914,1934 | ||
燃料種類 | 柴油 | 后輪距(mm) | 1820,1860 | ||
排放依據標準 | GB3847-2005,GB17691-2018國Ⅵ | ||||
發動機型號 | 發動機生產企業 | 發動機排量 | 發動機功率 | ||
DDi50E190-60 D4.5NS6B190 D6.7NS6B230 B6.2NS6B210 B6.2NS6B230 | 東風商用車有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 | 5000 4500 6700 6200 6200 | 147 140 169 154 169 | ||
